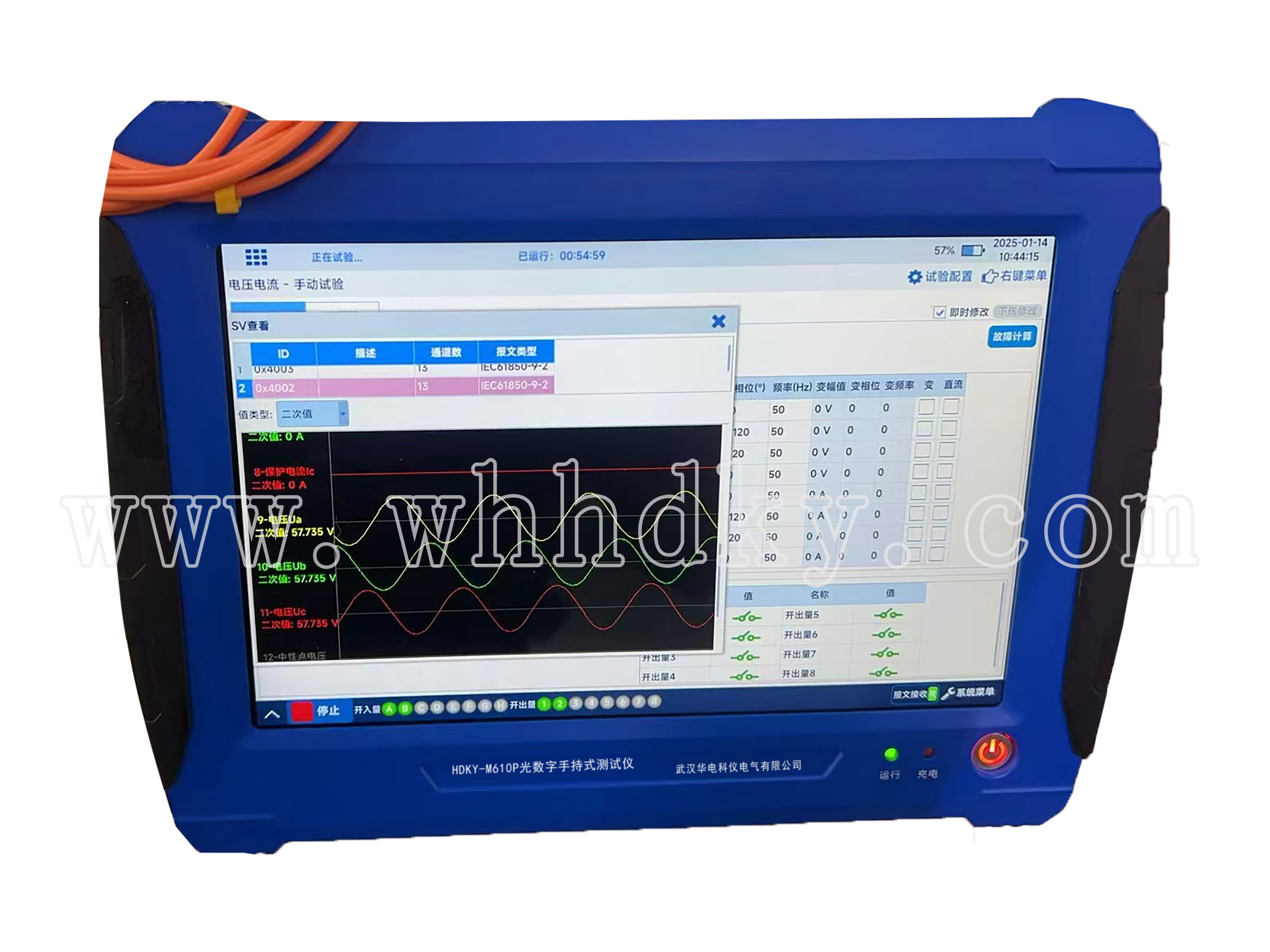

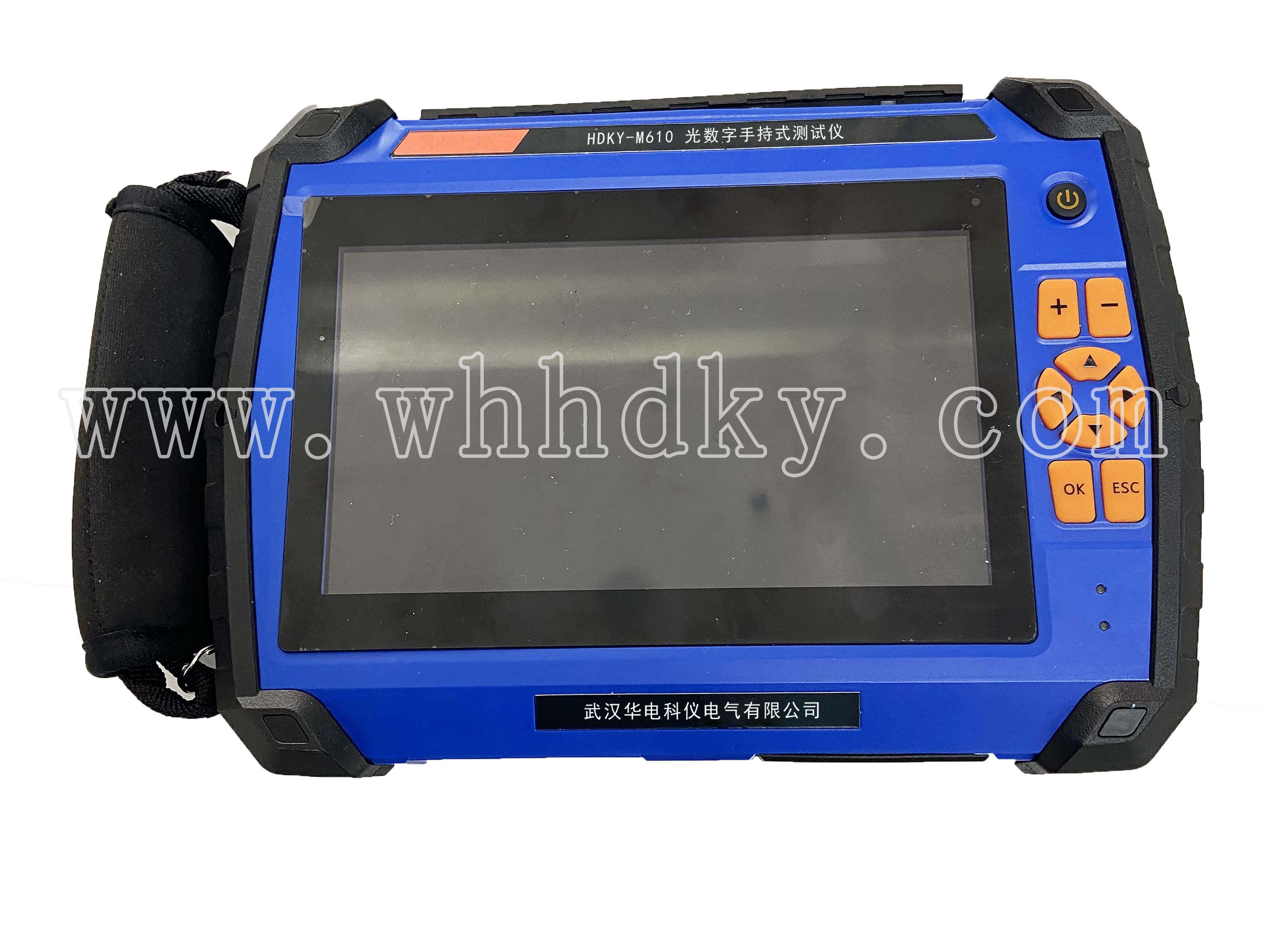

HDKY-M610 光數字手持式測試儀采用平板式的操作方式，具有對智能變電站過程層網絡的報文監測、流量統計、報文存儲、模擬 MU 發送、簡單的繼電保護測試、光功率測量、B 碼時間信號比對以及極性測試和核相等功能，可實現對合并單元、繼電保護裝置、測控裝置、智能終端的功能和性能測試，適用于變 電站、各類科研單位及設備制造企業。

1)  支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；
2)  可直接通過 U 盤導入 SCD 文件，支持直接導入 500kV 、750kV 智能變電站的SCD 文件；
3)  支持 FT3 、FT3 擴展及 DL/T 282 報文輸出，并且支持 2M/4M/6M/8M/10M 波特率 UART 編碼及 5M/10M/20M  曼切斯特編碼；
4)  支持虛端子圖形化顯示功能，數據流向清晰明了；
5)  支持從 CID、SCD 等文件導入 SV、GOOSE 報文配置，并支持網絡偵測配置；
6)  具備實時告警功能，現場應用更方便；
7)  裝置支持授時功能，可對外輸出光 IRIG-B(DC)及光 PPS 對時信號；
8)  支持串接監聽功能，可在不中斷現場數據傳輸的情況下對數據進行解析和分析；
9)  支持光功率計功能，可測試光網口及光串口的功率；
10) 支持網絡壓力功能，可模擬各種異常報文或異常流量對設備的可靠性進行檢驗；
11) 支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；
12) 支持互感器極性測試功能；
13) 支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；
14) 支持 SCD 文件比對功能，直觀的顯示兩個 SCD 文件內的不同之處；
15) 提供 USB 口，可通過 USB 口進行圖片及報文的拷貝
16) 支持報文異常測試，可在功能測試過程中進行報文異常測試；
17) 支持單纖發送及單纖接收；
18) 配備 7 寸高分辨率顯示屏，支持觸摸操作；
19) 內置大容量鋰電池，續航時間不少于 6 小時



IEC 61850 接口
功能	任意配置為 IEC 61850 9-2 的 SMV 發送、接收端或 GOOSE 發送、接收端
接口類型	LC
數量	3 對，其中 1 對為 100/1000M 自適應，2 對為 100M
波長	1310nm
FT3 接口
功能	GB/T 20840.8、DL/T 282、Q/GDW441 報文的接收、發送
接口類型	ST
數量	1 個發送口，1 個接收口
相位
范圍	0~360 °
準確度	±0.1 °
分辨率	0.1 °
頻率
范圍	0~1000Hz
準確度	<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz)
分辨率	0.001 Hz
時間
范圍	10ms~9999.999s
分辨率	1ms
開關量輸入
數量	2 對, 可接空節點及帶電位節點(0~250V)
開關量輸出
數量	2 對
遮斷容量	DC250V /0.5A
反應時間	＜100us
同步
接口類型	IRIG-B/PPS 光信號
數量	2 個:1個對時，1 個授時
有線連接
接口類型	百兆 Lan 口，RJ45
數量	1 個
供電電源
